Rivetage des éléments de Heater Thermal Field For Sapphire Crystal Growth Furnace Molybdenum Heating de produits de molybdène

Four pour le gisement thermique de molybdène de Sapphire Crystal Growth With A

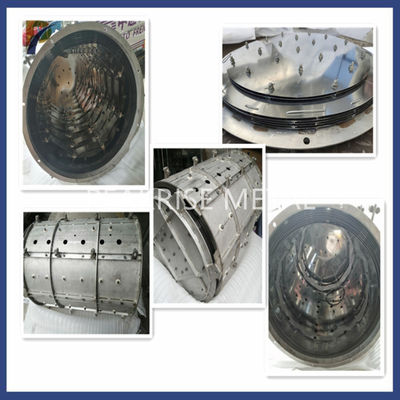

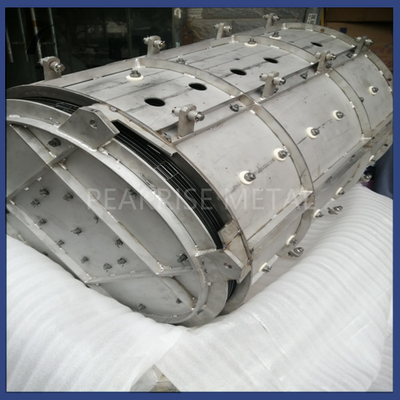

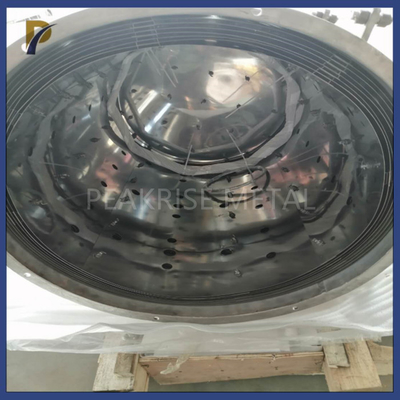

1. Une explication du gisement thermique de molybdène employé dans le four pour élever des cristaux de saphir :

Des pièces de fours de vide peuvent également être isolées utilisant le métal de graphite et de molybdène. Le bouclier thermique dans un domaine thermique entièrement métallique se compose de plusieurs couches de plaques de métal, avec une place spécifique entre chaque couche.

Dans un four standard de vide avec une température fonctionnante de 1315°C, le bouclier thermique se compose habituellement de deux couches de feuilles de molybdène sur l'intérieur et de trois couches de feuilles d'acier inoxydable sur l'extérieur. La quantité de feuilles de molybdène et l'épaisseur de chaque couche doivent être augmentées si de plus grandes températures de fonctionnement sont nécessaires. La feuille de molybdène peut être substituée avec la feuille de tantale si la température de fonctionnement est plus haute que 1650 °C. Le nombre de couches et la distance entre les feuillards déterminer la représentation d'isolation thermique pour un champ thermique entièrement métallique. Ces distances sont utilisées pour arrêter la chaleur de la conduite et du rayonnement en dehors du noyau du champ thermique. Le rayonnement thermique libéré du centre du champ thermique est reflété de nouveau à l'objet là en raison des qualités se reflétantes de la feuille de molybdène. Dans les emplacements où il y a un besoin de propreté et de vide extrêmes, des champs thermiques entièrement métalliques sont fréquemment employés. Il convient noter que pour le champ thermique entièrement métallique, la fragilisation du métal de molybdène se produira à 1150°C dû à la recristallisation de l'en métal, et le bouclier thermique fragilisé en métal est facilement endommagé par le montage ou l'objet qui tombe sur l'écran. Le coût de champs thermiques entièrement métalliques fréquemment plus cher que ceux est établi d'autres matériaux dus au coût élevé de métal de molybdène.

2. Gisement thermique de molybdène pour Sapphire Crystal Growth Furnace Measurements et des tolérances :

Unité : millimètre

Selon les besoins du client, des tailles spéciales peuvent être produites.

3. Le gisement thermique de molybdène pour la méthode et l'appareillage de la fabrication de Sapphire Crystal Growth Furnace :


4. Utilisation d'un gisement thermique de molybdène dans un four pour grandissant Sapphire Crystals :

Le rôle le plus important du bouclier de réflexion de molybdène est d'empêcher et refléter la chaleur dans le four croissant de saphir en tant qu'un des composants calorifugeants. L'amélioration de la cristal-traction exige des composants d'écran thermique avec la mesure à haute densité et précise, la surface douce, l'assemblée facile, et la conception acceptable.

Les fours de vide, etc., peuvent également employer les gisements thermiques de molybdène à l'isolation thermique et refléter la chaleur.
